抗振差壓表系列
產品名稱:
抗振差壓表系列型號:
CYS(T)-100/150-Z價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
抗振差壓表適用于測量有一定腐蝕性、非結晶液體或氣體介質兩個高壓力源之間的微小壓差，儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同客戶的配套安裝。廣泛應用于測量風扇和鼓風機的壓力、過濾器阻力、風速、爐壓、孔板差壓、水位及液體放大器或液壓系統壓差。本公司可根據用戶需要，設計、制造特殊用途的抗振差壓表產品，歡迎來人來電、來函洽談！
- 產品描述

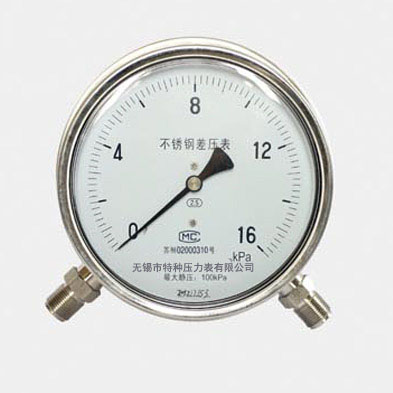

抗振差壓表CYS（T）-100/150-Z
抗振差壓表適用于測量有一定腐蝕性、非結晶液體或氣體介質兩個高壓力源之間的微小壓差，儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同客戶的配套安裝。廣泛應用于測量風扇和鼓風機的壓力、過濾器阻力、風速、爐壓、孔板差壓、水位及液體放大器或液壓系統壓差。
抗振差壓表型號命名：
抗振差壓表技術參數
型號
CYS-100-Z
CYS-150-Z
CYT-100-Z
CYT-150-Z
公稱直徑
￠100
￠150
￠100
￠150
接頭螺紋
M20×1.5；G1/2；
精度等級(%)
2.5
1.6
測量范圍
±10KPa – 60Mpa（最大靜壓0.1 – 60Mpa）
使用環境溫度(℃)
-25℃~55℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；
抗震等級
V．H．4
執行標準
Q/320211 DGH04-2002
防護等級
IP65
表殼材質
304SS
接頭材質
304SS；316L
彈性元件材質
304SS；316L
抗振差壓表結構形式、外形及安裝尺寸：
型號
外形尺寸mm
A
B
D1
D
d
d0
M
CYS(T)-100
95
75
112
100
/
/
20X1.5
CYS(T)-100T
95
76
112
118
5.5
CYS(T)-100Z
95
75
112
/
/
CYS(T)-100ZQ
95
75
112
118
5.5
CYS(T)-150
120
90
161
149
/
/
20X1.5
CYS(T)-150T
120
90
161
165
5.5
CYS(T)-150Z
120
90
161
/
/
CYS(T)-150ZQ
120
90
161
165
5.5
使用與訂貨須知：
1.適用有一定腐蝕性氣體環境；
2. 最大正負壓力不得超過最大靜壓的3/4；
3.訂貨請說明型號、名稱及測量范圍；
4.連接螺紋可按要求為R1/2、G1/2A等。資料來源于http://www.wxcqcy.com提供
