真空壓力儀表
- 產品描述

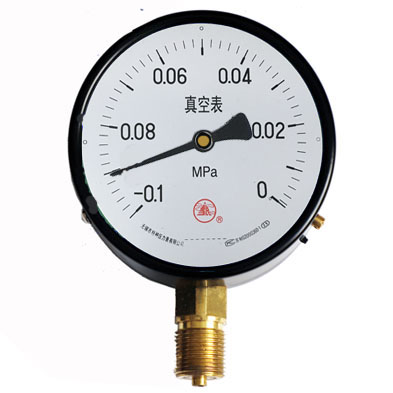

真空壓力表Z-50/60/75/100/150
真空壓力表屬于就地指示型壓力表，用于測量小于大氣的壓力（真空），無錫市特種壓力表有限公司真空壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體的真空壓力測量。
真空壓力表型號命名規則：
真空壓力表技術參數：
型號
Z-50
Z-60
Z-75
Z-100
Z-150
公稱直徑
￠50
￠60
￠75
￠100
￠150
接頭螺紋
M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
-0.1~0
使用環境溫度(℃)
-40℃~70℃
結構形式
徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）
徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．3
執行標準
GB/1226--2001
防護等級
IP54
表殼材質
鐵殼電鍍
304SS
接頭材質
銅
真空壓力表結構形式、外形及安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
Z-50
徑向無邊
29
24
9
50
/
/
/
/
G1/4
Z-50T
徑向帶后邊
29
24
9
60
68
3.4
/
Z-50TQ
徑向帶前邊
29
28
11
60
68
3.4
/
Z-50Z
軸向無邊
29
24
0
/
/
/
/
Z-50ZQ
軸向帶前邊
29
24
0
60
68
3.4
16
Z-60
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
Z-60TQ
徑向帶前邊
31
32
14
75
85
3.4
/
Z-60T
徑向帶后邊
31
32
15
75
85
3.4
/
Z-60Z
軸向無邊
30
32
0
/
/
/
/
Z-60ZQ
軸向帶前邊
30
32
0
75
85
3.4
19
Z-75
徑向無邊
24
30
12
75
/
/
/
/
G3/8
Z-75T
徑向帶后邊
24
30
12
90
102
5.5
/
Z-75Z
軸向無邊
24
30
10
/
/
/
/
Z-75ZQ
軸向帶前邊
24
30
10
90
102
5.5
15
Z-100
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
Z-100TQ
徑向帶前邊
44
45
18
118
118
5.5
/
Z-100T
徑向帶后邊
44
46
19
118
118
5.5
/
Z-100Z
軸向無邊
43
45
34
/
/
/
/
Z-100ZQ
軸向帶前邊
43
45
34
118
118
5.5
25
Z-150
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
Z-150TQ
徑向帶前邊
50
47
19
165
182
5.5
/
Z-150T
徑向帶后邊
50
48
20
165
182
5.5
/
Z-150Z
軸向無邊
51
47
55
/
/
/
/
Z-150ZQ
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M
Z-50U
卡箍安裝
29
24
0
50
35
55
32
20
G1/4
Z-60U
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
Z-75U
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
Z-100U
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
Z-150U
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
使用與訂貨須知：
1.連接螺紋如不注明按表中確定,螺紋也可按照要求生產.
2.工作環境應無腐蝕性氣體。
3.訂貨請說明名稱、型號及測量范圍和連接螺紋及材質。4.測量介質溫度超過55℃時可加裝冷凝管，以降低介質溫度，減小溫度附加誤差，保證測量精度。
資料來源于http://www.wxcqcy.com提供
